در مقاله‌های قبلی از دستگاه‌های تراش و CNC توضیحاتی کامل ارائه نمودیم امروز با گروه ماشین آلات موسوی مقاله‌ای تحت عنوان دستگاه فرز تدوین نموده‌ایم در ادامه مقاله همراه ما باشید.

دستگاه فرز چیست؟

به طور خلاصه باید گفت دستگاهی که عملیات برشکاری، پولیش، و شکل دادن به قطعات مختلف را انجام میدهد گویند.

اما باید گفت دستگاه فرز ماشینی است که فعالیت‌های مختلف از جمله براده برداری، برشکاری، پولیش، شکل دادن را با تیغه‌هایی که از چند لبه هستند استفاده میشود که نام آن را تیغه فرز می‌نامند. حرکت دستگاه به دو صورت قطعه ثابت است یا حرکت خطی دارد و با حرکت روی محورها و با فشار آوردن برروی قطعه شکل میدهد.

این قطعات میتوانند از جنس پلاستیک، چوب، فلز و … باشد. دستگاه فرز بعد از تولید با دستگاه CNC اقدام شد و به بهترین شکل تبدیل شد. منظور آن است که سرعت، دقت و … بالا رفت.

در فرزکاری لبه‌های تیغه فرز در مدت زمان کمی براده برداری میکنند به دلیل وجود چند لبه تیغه هرکدام از لبه‌ها فعالیت خود را که انجام دادند تا نوبت بعدی خود گردش خود را دارند تا کمی خنک‌تر شوند.

فرز دکل تبریز

انواع ماشین‌های فرز

به طور کلی ماشین‌های فرز به دو دسته تقسیم می‌شوند.

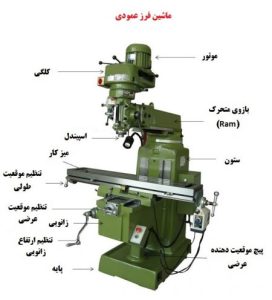

ماشین فرز عمودی

ساختار این دستگاه همانند افقی است. اما تفاوت آن ها جهت حرکت می‌باشد و بیشترین کاربرد را دارد به جهت حرکت XYZ.

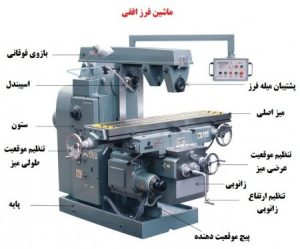

ماشین فرز افقی

محور این نوع دستگاه افقی است و میز آن در جهات طولی و عرضی و قائم حرکت می کند.

برای ایجاد شیار مارپیچ و مستقیم، تراشیدن سطوح، شکل دهی و … به کار میرود. که دونوع ساده و اونیورسال دارد. که تفاوت این دو در میزکار می‌باشد.

به طور کلی ماشین‌های فرز به دسته های زیر تقسیم بندی می‌شوند.

• ماشین فرز یونیورسال

دارای دو محور عمودی و افقی است ولی از نظر ساختاری شبیه به فرز افقی می‌باشد. علاوه بر براده برداری، شیار، چرخ دنده‌های تعویضی و …

• سنگ رومیزی

برای پروژه‌های صنعتی و صنعتی و نیمه صنعتی می‌باشد.

• فرز سمباده
• فرز انگشتی

انواع تیغه‌های فرز

• تیغه غلطکی
• تیغه غلطکی پیشانی تراش
• تیغه انگشتی
• تیغه پولکی یا دیسکی
• تیغه فرم تراشی
• تیغه زاویه تراش
• هدبورینگ یا مته لنگ

اجزاء دستگاه ماشین فرز

شکل و ساختار این دستگاه‌ها مشابه یکدیگر بوده.

• میز اصلی Main Desk

مهم ترین بخش و محل قرارگیری قطعات هست که قابلیت حرکت دارد به وسیله زانویی و میزگونیا که قابل تنظیم به صورت دستی یا اتوماتیک می‌باشد.

روی سطح میز شیارهای T شکل وجود دارد که برای بستن قطعه توسط روبنده، نصب گیره‌ها و … استفاده قرار میگیرد.

• میز گونیایی Sack Table

میز اصلی برروی این میز سوار شده و میزگونیایی برروی زانویی قرارگرفته.

• پایه و ستون Base & Column

اصلی ترین قسمت که همه بخش ها و قطعات برروی آن سوار می‌شوند. اکثر مدل‌ها بدین شکل هستند که ستون برروی پایه متصل شده و قسمت‌هایی چون محفظه پمپ، محفظه روغنی و … روی آن هستند.

• زانویی Knee

زانویی از جنس چدن می‌باشد و وظیفه اصلی آن حمل کننده میز اصلی است. به وسیله یک شیار دم چلچله روی ستون دستگاه قرارگرفته و به صورت عرضی و طولی جا به جا میشود.

• محور دورانی Spindle

حرکتی دورانی دارد که با یک یاتاقان روی ستون دستگاه قرارگرفته و این حرکت از جعبه دنده اصلی گرفته میشود. میتوان سرعت آن را با کمک اهرم‌هایی که چرخ دنده ها را تغییر میدهد امکان پذیر است.

• میله فرزگیر Arbor

وظیفه آن نگهداری ابزار و به وسیله یک دنباله مخروطی به سوراخ محور متصل است. دونوع یک طرف و دو طرف می‌باشد.

• بازوی فوقانی

در فرزهای افقی مورد استفاده قرارمی‌گیرد

• بازوی گردشی

در فرزهای عمودی مورد استفاده قرارمی‌گیرد
